RELAZIONE N°4

Volendo sperimentale un circuito che abiliti il funzionamento di una pompa mediante tre tasti corrispondenti ai seguenti valori:

· A=10 €;

· B=5€;

· C=5€.

Nel circuito possiamo notare che vi sono due integratori uno 74LSO8 dove inseriamo la porta logica and mentre nel secondo 74LS32 inseriamo la porta logica or.

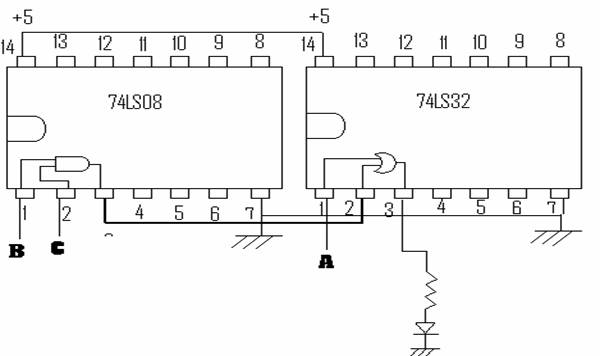

Per preparare questo circuito abbiamo messo il numero 14 dei due integratori a +5 invece i numeri 7 dei due integratori li mettiamo a massa, dopodichè i due ingressi della porta logica and gli abbiamo inseriti ai numeri 1 e 2 e cosi nell’altra porta logica or e abbiamo unito il numero 3 dell’integrato 72LS08 con il numero 2 dell’integrato 74LS32 mentre l’uscita 3 della porta logica and lo inseriamo a 3 e anche quella dell’or e il 3 dell’integratore 74LS32 gli inseriamo la resistenza e il diodo,dove vedremo sei la nostra pompa ci darà benzina o soltanto si fregherà i nostri soldi. E infine al numero 1 dell’integratore 74LSO8 lo chiamiamo B mentre il numero 2 lo chiamiamo C e il numero 1 dell’integratore 74LS32 lo chiamiamo A .

A	B	C	Y
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	1

E dopo aver verificato tutte le combinazioni nella tabella sperimentale possiamo concludere che la nostra pompa di benzina non ci ruberà neanche un cent€uro.
