ESERCITAZIONE NUMERO
4
(Collaudare
sperimentalmente un circuito che abiliti il funzionamento di una pompa mediante
tre tasti corrispondenti ai seguenti valori: A=10 € , B=5 €, C=5 €).
In questo problema ci veniva chiesto di considerare un distributore automatico di
benzina che ci dia il consenso all’
accensione della pompa, quando si raggiunge l’importo sia di dieci euro che due
da cinque.

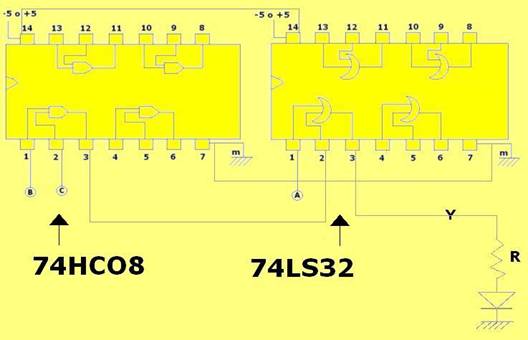

Il circuito da realizzare era
questo:
Gli strumenti necessari per
lo svolgimento della prova erano: due integrati, il 74LS32
e il 74HC08, un diodo, un resistore
da 120 Ω(OHM),una bread-board ed alcuni fili
per fare i collegamenti.
Questo problema è affiancato
da una tabella di verità teorica:
|
A |
B |
C |
Y |
|
0 |
0 |
0 |
0 |
|
0 |
0 |
1 |
0 |
|
0 |
1 |
0 |
|
|
0 |
1 |
1 |
1 |
|
1 |
0 |
0 |
1 |
|
1 |
0 |
1 |
1 |
|
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
1 |
Led luminoso collegato al circuito.
Per scrivere l’equazione
partendo dalla tabella di verità, dobbiamo fare la somma di un numero di
termini quanti sono gli “
Ogni termine dell’equazione
lo chiamiamo mintermine, ed
è il prodotto di tutte le variabili di ingresso normali o negate.
Ogni mintermine
si ottiene lasciando la variabile inalterata se il suo valore è 1 nella tabella
nella tabella di verità.
Una volta
completata la tabella di verità, possiamo scrivere l’equazione: Y=ABC+ABC+ABC+ABC+ABC.
A volte è
possibile semplificare l’ equazione in modo diretto
A=10
B=5
C=5
R=120Ω
Una volta aver montato il
circuito abbiamo provato tutte le combinazioni tra l’uscita e gli ingressi dei
due integrati. Per verificare le 2 porte, bisogna per prima di tutto inserire i
fili di entrata e di uscita della prima porta e poi inserire
i fili di entrata e di uscita della seconda porta. Dopo bisogna inserire dei
fili a massa a tutte e due le porte, ed infine inseriamo quattro fili due al
negativo e due al positivo, in modo che il 14 della
prima porta sia collegato con il 14 della seconda porta e il 7 della prima porta
sia collegato con il 7 della seconda porta. Solo dopo aver fatto ciò abbiamo collegato il resistore e il diodo e fatto la prova.

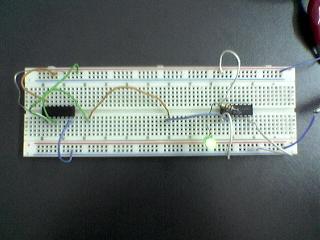

Prova sperimentale eseguita in
laboratorio.
Infine da queste prove
abbiamo ottenuto una tabella di verità uguale a quella teorica perché tutte le
condizioni si sono verificate.
|
1(10) |
2 (5) |
3(5) |
Y |
|
0 |
0 |
0 |
0 |
|
0 |
0 |
1 |
0 |
|
0 |
1 |
0 |
0 |
|
0 |
1 |
1 |
1 |
|
1 |
0 |
0 |
1 |
|
1 |
0 |
1 |
1 |
|
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
1 |
Tabella di
verità della prova.
Possiamo dire
che la prova è riuscita.
Osservazioni:
·
Come
abbiamo detto questa prova è riuscita, però come in ogni prova ci sono sempre
degli imprevisti, in questo caso abbiamo trovato difficoltà con la basetta, la
quale era difettosa, e solamente dopo averla cambiata abbiamo
continuato con la prova.
DONATO
FAGGIANO 3A INF
