Relazione di elettronica
Obiettivo: collaudare il circuito
integrato 74LS32 costituito da 4 porte OR.
Enunciato: l’uscita si trova al
livello logico 1 quando almeno uno degli ingressi si
trova al livello logica uno. A tale enunciato
corrisponde la seguente tabella di verità teorica.
|
A |
B |
Y |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
La porta logica OR viene
così rappresentata:

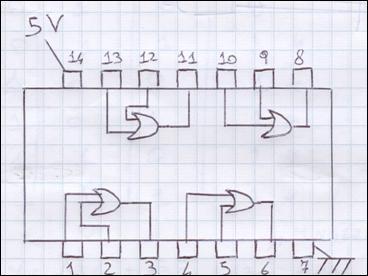

Per eseguire la prova si è tenuto in
considerazione il seguente schema:
Svolgimento
della prova:
Per controllare il funzionamento dell’integrato
di tipo 74LS32 abbiamo prima di tutto collegato a una
tensione di 5 Volt l’uscita 14 e abbiamo collegato l’uscita
Seguendo la tabella di verità abbiamo collegato
prima le due entrate (1 e 2) a massa e poi l’uscita 3 ad un resistore e ad un
diodo led che a sua volta è collegato a massa, si è ottenuto che il diodo led
non si accendeva come prevede l’enunciato della porta
logica OR.
Successivamente abbiamo collegato
l’entrata 2 alla tensione mentre l’entrata 1 rimaneva a massa, si è ottenuto
così che il led si accendeva come prevede l’enunciato.
In seguito abbiamo eseguito il procedimento
opposto collegando l’entrata 1 alla tensione e l’entrata
Infine abbiamo collegato entrambe le entrate
alla tensione e il led si è acceso.
Dopodichè abbiamo stilato la seguente tabella:
|
A(1) |
B(2) |
Y(3) |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
La prova è stata eseguita per le altre tre porte logiche OR
|
A(4) |
B(5) |
Y(6) |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
|
A(10) |
B(9) |
Y(8) |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
|
A(13) |
B(12) |
Y(11) |
|
0 |
0 |
0 |
|
0 |
1 |
1 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
Porta logica NOT
Obiettivo: collaudare il circuito
integrato 74LS04 costituito da 6 porte NOT.
Enunciato: l’uscita si trova a
livello logico opposto e contrario di quello dell’entrata. A tale
enunciato corrisponde la seguente tabella di verità teorica:
|
A |
Y |
|
0 |
1 |
|
1 |
0 |
La porta logica NOT viene
così rappresentata:

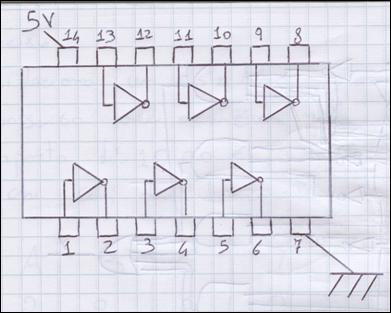

Per
eseguire la prova abbiamo tenuto conto del seguente schema:
Svolgimento
della prova:
Per controllare il funzionamento dell’integrato
di tipo 74LS04 abbiamo prima di tutto collegato a una
tensione di 5 Volt l’uscita 14 e abbiamo collegato l’uscita
Seguendo la tabella di verità abbiamo collegato
l’entrata
Poi abbiamo collegato l’entrata alla tensione e
si notato è che il led si accendeva.
Le prove sono state eseguite anche per le altre
5 porte NOT e i risultati sono elencati nelle seguenti tabelle:
|
A(1) |
Y(2) |
|
0 |
1 |
|
1 |
0 |
|
A(3) |
Y(4) |
|
0 |
1 |
|
1 |
0 |
|
A(5) |
Y(6) |
|
0 |
1 |
|
1 |
0 |
|
A(9) |
Y(8) |
|
0 |
1 |
|
1 |
0 |
|
A(11) |
Y(10) |
|
0 |
1 |
|
1 |
0 |
|
A(13) |
Y(12) |
|
0 |
1 |
|
1 |
0 |
Osservazioni finali: Dopo tutte queste prove abbiamo constatato i due enunciati sono stati soddisfatti; nonostante gli errori dovuti alla tolleranza degli strumenti e all’operatore che effettua le letture.
