Relazione di elettronica

                                                                                       4 prova



Obiettivo:  Collaudare il circuito integrato 74LS04 costituito da 6 porte NOT.

Enunciato: L’uscita si trova a livello logico opposto e contrario di quello dell’entrata.

A tale enunciato corrisponde la seguente tabella di verità teorica



Rappresentazione grafica della  porta logica NOT



A

Y

0

1

1

0

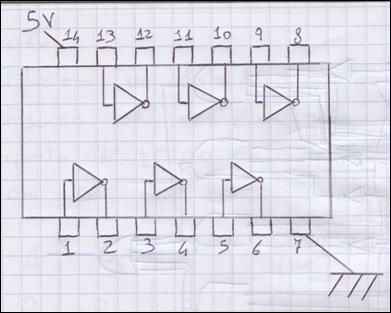

Per eseguire la prova si è tenuto in considerazione al seguente schema:





Svolgimento della prova:

Per certificare il funzionamento dell’integrato di tipo 74LS04 abbiamo collegato l’uscita 14 alla tensione che è 5 Volt e l’uscita 7 a massa.

Seguendo la tabella di verità abbiamo in seguito collegato l’entrata 1 a massa e l’uscita 2 ad un resistore e al led collegato anch’esso a massa , e si è notato che il led si accendeva.

Poi abbiamo collegato l’entrata alla tensione e si notato che il led non si accendeva, proprio come previsto dall’enunciato.

Le prove sono state eseguite anche per le altre 5 porte NOT e i risultati sono elencati nelle seguenti tabelle:



A(1)

Y(2)

0

1

1

0













A(3)

Y(4)

0

1

1

0













A(5)

Y(6)

0

1

1

0













A(9)

Y(8)

0

1

1

0













A(11)

Y(10)

0

1

1

0













A(13)

Y(12)

0

1

1

0













Osservazioni finali:  Alla conclusione di questa prova si è constatato che l’ enunciato è soddisfatto, nonostante vi siano gli errori dovuti alla tolleranza degli strumenti e agli errori dovuti all’errore umano.
