RELAZIONE N°2
Volendo verificare la porta
logica “OR” ,

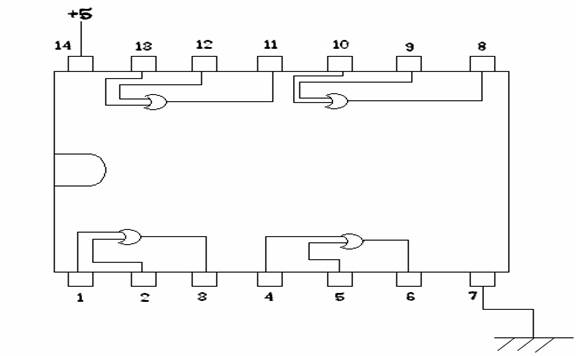

abbiamo realizzato un integratore 74LS32 dove abbiamo
inserito le quattro porte OR con due ingressi e una sola uscita:
Nel circuito possiamo notare
che vi sono quattro porte logiche or con due entrate e una uscita,
quattordici piedine ai quali assegniamo dei numeri da
Il numero 7 lo abbiamo inseriti a massa cioè un punto scelto a piacere al quale si
assegna il valore 0, mentre il valore 14 lo inseriamo a +5.
Nella prima porta logica or i
due ingressi A e B gli abbiamo inseriti uno al numero
1 mentre l’altro a 2 e l’uscita Y al numero 3 e abbiamo visto tutte le combinazioni
alla tabella della verità secondo la legge della porta logica or che dice:
l’uscita si trova a livello logico 1 quando almeno uno degli ingressi si trova
a livello logico1.
|
1 |
2 |
3 |
|
A |
B |
Y |
|
|
|
|
|
0 |
0 |
0 |
|
|
|
|
|
0 |
1 |
1 |
|
|
|
|
|
1 |
0 |
1 |
|
|
|
|
|
1 |
1 |
1 |
|
|
|
|
Poi nella seconda porta or i
due ingressi gli abbiamo inseriti nei numeri 4 e 5
mentre l’uscita a 6 e anche qui abbiamo fatto tutte le combinazioni con la
tabella della verità
|
4 |
5 |
6 |
|
A |
B |
Y |
|
|
|
|
|
0 |
0 |
0 |
|
|
|
|
|
0 |
1 |
1 |
|
|
|
|
|
1 |
0 |
1 |
|
|
|
|
|
1 |
1 |
1 |
Nella terza porta i due
ingressi gli abbiamo inseriti a 9 e 10 invece l’uscita a 8 e di conseguenza
anche qui abbiamo visto tutte le combinazioni
|
10 |
9 |
8 |
|
A |
B |
Y |
|
|
|
|
|
0 |
0 |
0 |
|
|
|
|
|
0 |
1 |
1 |
|
|
|
|
|
1 |
0 |
1 |
|
|
|
|
|
1 |
1 |
1 |
E in fine l’ultima porta or
dove i due ingressi gli abbiamo inseriti a 13 e 12
mentre l’uscita a 11 così anche questa ultima porta come le altre, tutte le
combinazioni della tabella della verità ci sono uscite senza un errore.
|
13 |
12 |
11 |
|
A |
B |
Y |
|
|
|
|
|
0 |
0 |
0 |
|
|
|
|
|
0 |
1 |
1 |
|
|
|
|
|
1 |
0 |
1 |
|
|
|
|
|
1 |
1 |
1 |
Poiché il tempo a nostra
disposizione c’era ancora abbiamo continuato il lavoro verificando la terza porta
studiata cioè la porta logica”NOT”

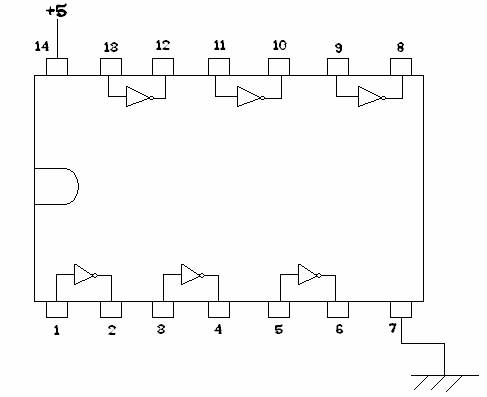

abbiamo realizzato un integratore 74LS04 dove abbiamo
inserito le sei porte not con un ingresso e una
uscita
Nel circuito possiamo notare
che vi sono sei porte logiche not con una entrata e una uscita, quattordici piedine
ai quali assegniamo dei numeri da
Il numero 7 lo abbiamo inseriti a massa cioè un punto scelto a piacere al quale si
assegna il valore 0, mentre il valore 14 lo inseriamo a +5.
Nella prima porta logica not l’ ingresso A lo abbiamo
inseriti al numero 1 mentre l’uscita Y
al numero 2 e abbiamo visto tutte le combinazioni alla tabella della verità
secondo la legge della porta logica not che dice:
l’uscita si trova a livello logico opposto a quello dell’ingresso.
|
1 |
2 |
|
A |
Y |
|
|
|
|
0 |
1 |
|
|
|
|
1 |
0 |
|
|
|
|
|
|
Poi nella seconda porta not l’ ingresso lo abbiamo
inseriti al numero 3 mentre l’uscita a 4
e anche qui abbiamo fatto tutte le combinazioni con la tabella della verità
|
3 |
4 |
|
A |
Y |
|
|
|
|
0 |
1 |
|
|
|
|
1 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
Poi nella terza porta not l’ ingresso lo abbiamo
inseriti al numero 4 mentre l’uscita a 6
e anche qui abbiamo fatto tutte le combinazioni con la tabella della verità
|
5 |
6 |
|
A |
Y |
|
|
|
|
0 |
1 |
|
|
|
|
1 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
Nella quarta porta not l’ ingresso lo abbiamo
inseriti al numero 9 mentre l’uscita a 8 e anche qui abbiamo fatto tutte le
combinazioni con la tabella della verità
|
9 |
8 |
|
A |
Y |
|
|
|
|
0 |
1 |
|
|
|
|
1 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
Nella quinta porta not l’ ingresso lo abbiamo
inseriti al numero 11 mentre l’uscita a 10 e anche qui abbiamo fatto tutte
le combinazioni con la tabella della
verità
|
11 |
10 |
|
A |
Y |
|
|
|
|
0 |
1 |
|
|
|
|
1 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
E in fine l’ultima porta not dove l’ ingresso lo abbiamo
inseriti a 13 mentre l’uscita a 12 così anche questa ultima porta come le
altre, tutte le combinazioni della tabella della verità ci sono uscite senza un
errore.
|
13 |
12 |
|
A |
Y |
|
|
|
|
0 |
1 |
|
|
|
|
1 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
