Relazione della seconda misura

Svolgimento: Verifica sperimentale delle 4 porte and dell’integrato SN74HCO8N.

Partiamo con la definizione della parola PORTA LOGICA:

Si dice porta logica un circuito elettrico in grado di realizzare un espressione logica.

La porta logica and è riportata in questa figura:

Come si può notare la porta logica and è costituita da 2 ingressi: A-B e da una sola uscita: Y.

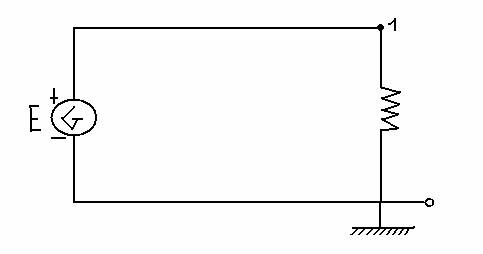

Livello logico1: significa che la condizione che ci siamo posti è vera, infatti in un circuito logico coincide con la tensione di alimentazione.

Lo zero indica invece che la condizione non si è verificata.

Per verificare tutte le combinazioni delle porte logiche abbiamo bisogno di una tabella chiamata ” Tabella di verità “. La combinazione significa verificare tutte le possibilità che possono avere gli ingressi. La porta logica and segue questa regola.

L’uscita si trova a livello logico 1 quando tutti gli ingressi si trovano a livello logico 1. La massa è un punto del circuito scelto a piacere al quale si assegna valore 0.

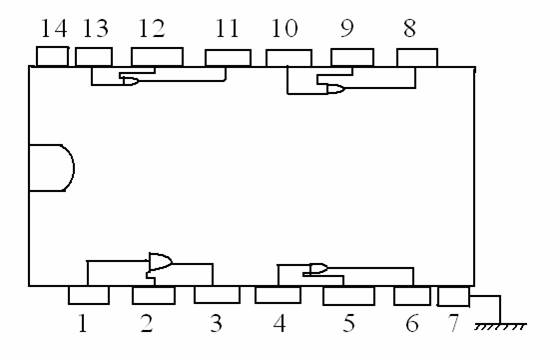

Abbiamo preso l’integrato e abbiamo realizzato un circuito che comprendeva anche un led che si accendeva solo in una circostanza….

Ecco la tabella di verità per la prima combinazione:

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

Ecco la tabella di verità per la seconda combinazione:

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

Ecco la tabella di verità per la terza combinazione:

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

Ecco la tabella di verità per la quarta combinazione:

A	B	Y
0	0	0
0	1	0

Quindi possiamo dire che il led si accende quando tutti gli ingressi e l’uscita si trovano a livello 1.

Chiariello Ivan 3Ainf
